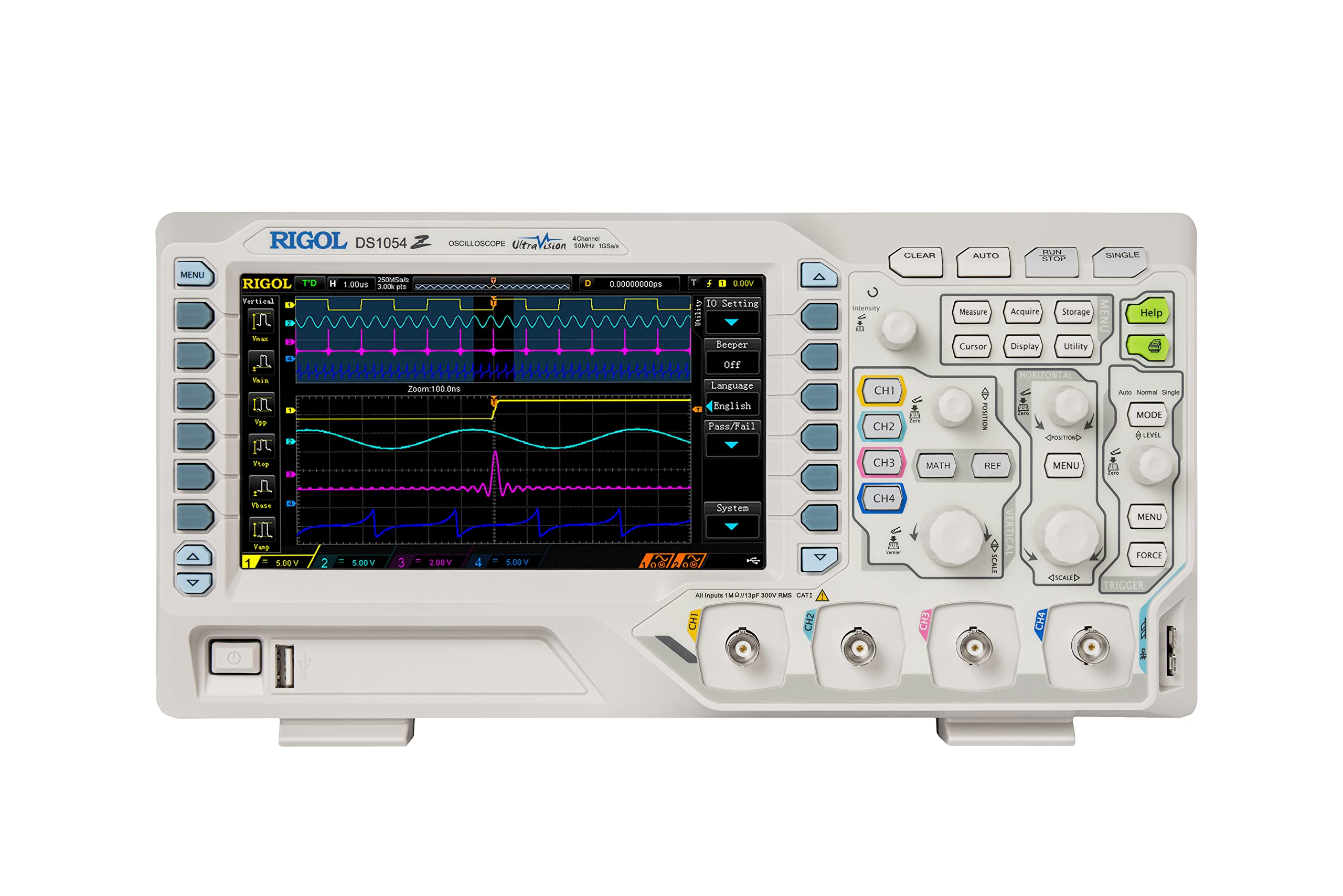

Si l'on veut visualiser un ou plusieurs signaux en vraie grandeur, rien ne vaut un Oscilloscope. J'ai choisi le RIGOL 1054Z, parce qu'il est abordable. Il s'agit d'un oscilloscope numérique d'entrée de gamme, mais il faut le Job.
Il dispose de quatre voies et d'une voie supplémentaire de synchronisation. Il possède les fonctions de base d'un oscilloscope analogique et bien plus grâce à la numérisation.
Coté affichage, l'écran TFT fait 7 pouces de diagonale avec une résolution de 800x480 points en 160000 couleurs
Sa mémoire est composée de 24Mpts divisée par le nombre de canaux sélectionnés.
Avec une bande passante est de 50MHz il échantillonne à 1GEch/s maximum pour une voie avec une résolution de 12 bits.
Très pratique avec ses fonctions de mesures automatique en tension de toute sorte, période, fréquence, délais sur chacune des voies. Il possède également de fonctions mathématique comme une analyse fréquentielle par Fonction de Fourier rapide, addition, soustraction, multiplication, division entre voies et un décodage des standard parallèle, série RS232, I2C et SPI.
Une mémoire interne permet d'enregistrer des mesures qui peuvent également être transférée sur une clef USB ou un ordinateur via une prise Ethernet.
Petit, mais utile

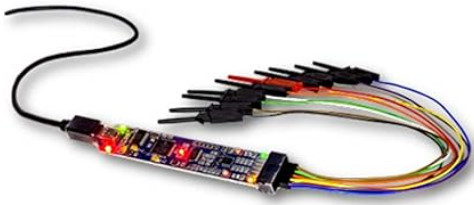

Un petit oscilloscope basse fréquence à deux voies, le BitScope micro. Il dispose de:
- 2 voies analogiques
- 6 voie logiques pour analyser les protocoles Série SPI, I2C et CAN
- une voie générateur de signaux ou d'horloge
La fréquence d'échantillonnage est faible, 40MBps sur 8 à 12bit, mais permet rapidement vérifier des signaux basses fréquences.
